                              D973電動對夾蝶閥

                              D971F/X電動軟密封對夾蝶閥

                              一、電動對夾蝶閥 產品概述

                              渠工公司的電動對夾蝶閥是由高準度電動執行器對夾式蝶閥組成,執行器采用一體化結構,開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號),調節型有輸入(DC4-20mA或DC1-5V)的控制信號及單相電源就可控制運轉,電動對夾蝶閥具有功能性好,體積小,輕便宜人,性能良好,配套簡單,流通能力大,適合于介質是粘稠,含顆粒,纖維性質的場合。電動對夾蝶閥可主要應用于食品、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。

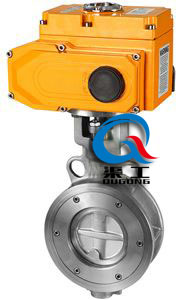

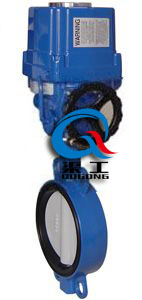

                              電動對夾蝶閥 (金屬密封) 電動軟密封對夾蝶閥 (橡膠密封)
                              電動對夾蝶閥 (金屬密封) 電動軟密封對夾蝶閥 (橡膠密封)

                              二、電動對夾蝶閥 結構特點

                              (1)設計新穎、合理、結構好,重量輕,啟閉快。
                              (2)密封件可以替換,密封性能良好達到雙向密封零泄漏。
                              (3)密封材料耐老化、耐腐蝕,使用時間長等特點。
                              (4)兩截式閥桿無銷連接,結構簡單緊湊,維修方便。
                              (5)閥座密封與靠背一體結構,減少閥座變形量。
                              (6)閥桿軸向定位裝置,加強密封性、減少閥門扭矩。
                              (7)可以多種位置安裝,維修方便。

                              三、電動對夾蝶閥 主要技術參數及性能

                              公稱通徑DN(mm) 50~1200
                              公稱壓力 PN0.6、1.6、2.5MPa
                              連接形式 對夾式
                              閥板形式 垂直板式
                              流量特性 近似快開型
                              動作范圍 0~90°
                              泄露量 按GB/T4213-92,為Kv值的10-4,軟密封:零泄漏
                              基本誤差 ±2.5%
                              回差 ±2.5%
                              死區 1% (可調)
                              可調范圍 50:1
                              配置執行機構 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
                              控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

                              四、電動對夾蝶閥 執行器技術參數

                              電源電壓 AC220/380V,50/60Hz
                              輸出力矩 50N·M~2000N·M
                              動作范圍 0~90° 0~360°
                              動作時間 15秒/30秒/60秒
                              保護裝置 過熱保護
                              環境溫度 -30°~60°
                              手動操作 同附帶手柄操作
                              限位 電氣、機械二重限位
                              防護等級 相當于IP-65
                              防爆等級 ExdII BT4;有要求可定制ExdII BT6
                              位置測量 可選裝開關或電位計
                              驅動電機 8W/E
                              進線接口 PE1/2〞進線線鎖

                              五、電動對夾蝶閥 主要零件材料

                              零件名稱 材料名稱
                              閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
                              蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
                              密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
                              閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
                              填料 聚四氟乙烯、柔性石墨

                              六、電動對夾蝶閥 主要性能規范

                              公稱通徑DN(mm) DN50~1200
                              公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
                              試驗壓力 強度試驗 0.9 1.5 2.4 3.75
                              密封試驗 0.66 1.1 1.76 2.75
                              低壓氣密試驗 0.5~0.7
                              適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

                              七、電動對夾蝶閥 外形圖

                              D973H/F電動對夾蝶閥 (配HR執行器) D971F/X電動軟密封對夾蝶閥 (配HR執行器)
                              D973H/F電動對夾蝶閥 (配HR執行器) D971F/X電動軟密封對夾蝶閥 (配HR執行器)

                              八、電動對夾蝶閥 安裝連接尺寸

                              公稱通經(DN) 主要尺寸 法蘭尺寸
                              D973H/F D971F/X H1 1.0MPa 1.6MPa 2.5MPa
                              L1 H L2 H K n-Фd K n-Фd K n-Фd
                              50 43 112 43 63 530 125 4-18 125 4-18 125 4-18
                              65 46 115 46 70 530 145 4-18 145 4-18 145 8-18
                              80 46 120 46 83 565 160 4-18 160 8-18 160 8-18
                              100 52 138 52 105 600 180 8-18 180 8-18 190 8-22
                              125 56 164 56 115 640 210 8-18 210 8-18 220 8-26
                              150 56 175 56 137 705 240 8-22 240 8-22 250 8-26
                              200 60 200 60 164 775 295 8-22 295 12-22 310 12-26
                              250 68 243 68 206 945 350 12-22 355 12-26 370 12-30
                              300 78 250 78 230 1070 400 12-22 410 12-26 430 16-30
                              350 78 280 78 248 1140 460 16-22 470 12-26 490 16-33
                              400 102 305 102 289 1210 515 16-26 525 16-26 550 16-36
                              450 114 350 114 320 1335 565 20-26 585 16-30 600 20-36
                              500 127 380 127 343 1415 620 20-26 650 20-30 660 20-36
                              600 154 445 154 413 1605 725 20-30 770 20-33 770 20-39
                              700 165 480 165 478 1844 840 24-30 840 24-36 875 24-42
                              800 190 530 190 525 2040 950 24-33 950 24-39 990 24-48
                              900 203 580 203 585 2255 1050 28-33 1050 28-39 1090 28-48
                              1000 216 650 216 640 2380 1160 28-36 1170 28-42 1210 28-56
                              1200 254 760 254 755 2640 1380 32-39 1390 32-48 1420 32-56

                              九、電動對夾蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)

                              歡迎來電咨詢D973電動軟密封對夾蝶閥產品詳細信息.
