                              HPS高壓單座調節閥

                              一、HPS高壓單座調節閥 產品概述

                              本公司的HPS高壓單座調節閥CV3000系列產品之一。HPS高壓單座調節閥是一種上導向結構的調節閥,閥結構緊湊,壓降損失小,流量大,可調范圍大。高壓單座調節閥閥芯導向部分的導向面積大,抗振性好。氣動高壓調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92標準。

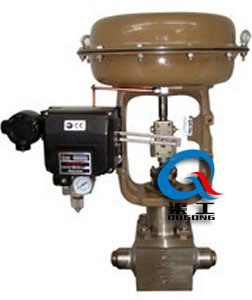

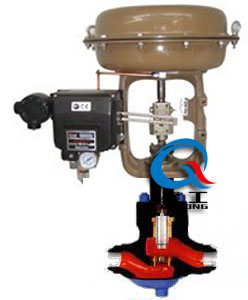

                              HPS高壓單座調節閥 HPS高壓單座調節閥(解剖圖)
                              HPS高壓單座調節閥 HPS高壓單座調節閥 (解剖圖)

                              二、HPS高壓單座調節閥 主要技術參數

                              閥體型式 單座鑄造球型閥
                              公稱通徑 25、40、50、80mm
                              公稱壓力 ANSI 900、1500、2500;JIS 63K
                              連接型式 密封面型式 RF、RJ
                              法蘭標準 JIS B2201-1984、ANSI B16.5-1981等
                              焊接標準 嵌接焊SW(40~80mm) 對接焊BW(80mm)
                              材料 碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
                              上閥蓋 常溫型 -5~+230℃
                              伸長I型 +230~+566℃
                              壓蓋型式 螺栓壓緊式
                              密封填料 8石棉編織填料、石墨填料
                              閥芯形式 單座柱塞型閥芯
                              流量特性 等百分比特性、線性特性
                              材料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等

                              三、HPS高壓單座調節閥 執行器技術參數

                              執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
                              膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
                              彈簧范圍 80~240KPa(HA型),190~250、190~300、190~350KPa(VA6型)
                              供氣壓力 260~400KPa(HA型),280~400KPa(VA6型),400~500KPa(VP型)
                              氣源接口 RC1/4"(HA、VA型)、RC1/2"(VP型)
                              環境溫度 -30~+70℃
                              作用形式 氣-關式或氣-開式
                              可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

                              四、HPS高壓單座調節閥 主要性能指標

                              泄漏量 金屬閥座 小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
                              回差 帶定位器 小于全行程的1%
                              不帶定位器 小于全行程的3%
                              基本誤差 帶定位器 小于全行程的±1%
                              不帶定位器 小于全行程的±5%
                              可調范圍 50:1
                              歡迎來電咨詢HPS高壓單座調節閥產品詳細信息!
