                              KHPC高壓籠式調節閥

                              一、KHPC電動高壓籠式調節閥 產品概述

                              本公司的KHPC電動高壓籠式調節閥是一種壓力平衡式調節閥,由電動〔電子式〕執行機構和高壓籠式調節閥體組成.閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍大。電動高壓籠式調節閥適用于要求動態穩定性好,噪音低、空化腐蝕小的高壓降場合。

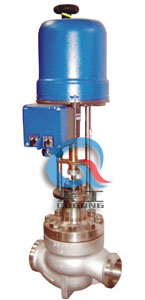

                              KHPC高壓籠式電動調節閥
                              KHPC電動高壓籠式調節閥

                              二、KHPC電動高壓籠式調節閥 主要技術參數

                              公稱通徑 40 50 65 100 150 200 250 300
                              閥體型式 直通鍛造球型閥
                              公稱壓力 ANSI 900、1500、2500;JIS 63K 注:DN250~300無ANSI 2500
                              連接型式 密封面型式 RF、RJ
                              法蘭標準 JIS B2201-1984、ANSI B16.5-1981
                              焊接標準 嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
                              材料 鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
                              上閥蓋 常溫型 -5~+230℃
                              伸長I型 +230~+566℃
                              壓蓋型式 螺栓壓緊式
                              密封填料 石棉編織填料、石墨填料
                              閥芯形式 帶組合密封圈或活塞環的壓力平衡式閥芯
                              流量特性 等百分比特性、線性特性
                              材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

                              三、KHPC電動高壓籠式調節閥 執行器技術參數

                              執行器型式 381L系列、PSL系列
                              輸入信號 381L執行機構 4~20mA·DC或1~5V(輸入電阻250Ω)
                              PSL執行機構 4~20mA·DC
                              電源電壓 381L執行機構 220V,50/60Hz
                              PSL執行機構 單相控制220V·50Hz; 三相控制380V,50Hz
                              手動機構 381L執行機構:離合式; PSL執行機構: 手輪
                              作用形式 電關式或電開式

                              四、KHPC電動高壓籠式調節閥 主要性能指標

                              參數 指標值
                              泄漏量 金屬閥座 小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
                              軟閥座 小于閥額定容量的10-7,符合ANSI B16.104-1976 VI級
                              回差 配381L執行機構為2%;配PSL執行機構為1%
                              基本誤差 配381L執行機構為±2%;配PSL執行機構為±1%
                              可調范圍 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
                              歡迎來電咨詢KHPC高壓籠式調節閥產品詳細信息!
