疏水閥

首頁 >> 產品中心 >> 疏水閥

熱動力式蒸汽疏水閥

CS49H熱動力式蒸汽疏水閥

一、熱動力式蒸汽疏水閥產品概述

CS49H熱動力式蒸汽疏水閥結構簡單、價格低、動作穩定。漏氣率<3%，不受壓力波動的影響、壓力范圍大。CS49H熱動力式蒸汽疏水閥由于密封面采用不銹鋼制造，使用壽命高于很多同類產品。


CS49H熱動力式蒸汽疏水閥 (法蘭式)	CS19H熱動力式蒸汽疏水閥 (螺紋式)

二、熱動力式蒸汽疏水閥主要零件材料

閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

三、熱動力式蒸汽疏水閥排水量

產品型號	通徑(DN)	工作壓差（MPa）
產品型號	通徑(DN)	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15.20.25	150	280	400	475	600	800	/
CS19H-16C CS49H-16C CS69H-16C	32.40.50	550	650	900	1200	1700	2100	/
CS19H-25 CS49H-25 CS69H-25	15.20.25	17417	1828	2536	2701	3202	3581	/
	32.40	56	/	119	/	321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56	/	119	/	320	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

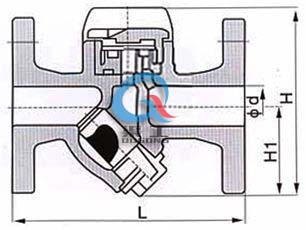

四、熱動力式蒸汽疏水閥尺寸圖


CS49H熱動力式蒸汽疏水閥 (法蘭式)	CS19H熱動力式蒸汽疏水閥 (螺紋式)

五、熱動力式蒸汽疏水閥主要連接尺寸

產品型號	DN	螺紋連接				承插焊連接					重量㎏	法蘭連接									重量㎏
產品型號	DN	Rc	L	H	H1	L	H	H1	D	t	重量㎏	L	H	H1	D	K	d	c	f	N-ф	重量㎏
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

六、熱動力式蒸汽疏水閥訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的熱動力式蒸汽疏水閥型號，請按型號直接向我司銷售部訂購；

歡迎來電咨詢CD49H熱動力式蒸汽疏水閥產品詳細信息.

上一個產品：雙金屬片式蒸汽疏水閥下一個產品：高溫高壓圓盤式疏水閥

?
