                              氣動執行機構

                              首頁 >> 產品中心 >> 氣動執行機構

                              QGB直行程氣缸

                              一、QGB直行程氣缸 技術參數

                              工作介質:經過凈化并含有油霧的壓縮空氣
                              工作壓力范圍:32-100:0.15-1MPa
                              125-320:0.1-1MPa
                              耐壓:1.5MPa
                              工作溫度范圍:5-60℃
                              活塞運動速度范圍:50-500mm/s
                              開關工作電壓和電流:AC24-250V≤2A
                              DC24-110V≤2A

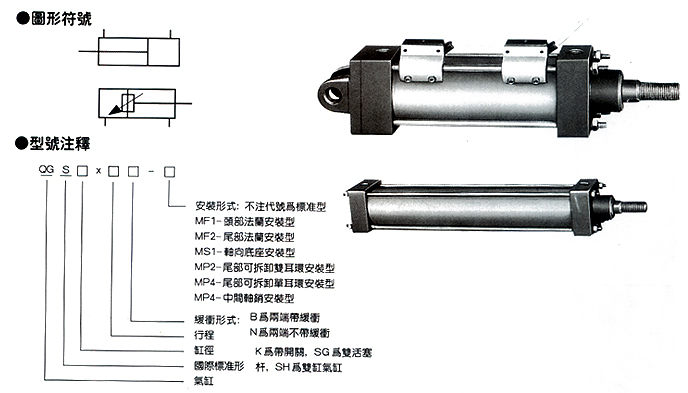

                              QGB直行程氣缸

                              二、QGB直行程氣缸 產品特色

                              QGB、QGS系列氣缸在結構要素和尺寸方面都符合ISO標準,具有工作穩定、耐久性好,起動壓力小、密封性好、運動平穩、造型美觀、互換性強的特點,屬更新換代的氣缸系列產品。
                              本產品通過在活塞上安裝聚四氟烯支承環,使活塞運動時密封件能保持均勻密封,達到減少磨損,使用壽命長的效果,緩衡裝置采用國外新型結構,可起到單向閥的作用,使氣缸結構較緊湊、合理。
                              在32-125缸徑范圍內,可根據用戶需要,安裝磁行程開關,實現氣缸自動往復運動。

                              三、 QGB直行程氣缸 理論輸出力

                              缸徑(mm) 活塞桿徑(mm) 受壓面積cm2 使用壓力(MPa)
                              0.2 0.3 0.4 0.5 0.63 0.7
                              32
                              12
                              8.0
                              6.9
                              160
                              138
                              241
                              207
                              321
                              276
                              402
                              345
                              506
                              435
                              562
                              483
                              40
                              16
                              12.5
                              10.5
                              251
                              211
                              376
                              316
                              502
                              422
                              628
                              527
                              791
                              665
                              879
                              738
                              50
                              20
                              19.6
                              16.4
                              392
                              329
                              589
                              494
                              785
                              695
                              981
                              824
                              1237
                              1039
                              1374
                              1154
                              63
                              20
                              31.1
                              28.0
                              623
                              560
                              935
                              840
                              1246
                              1121
                              1558
                              1401
                              1963
                              1765
                              2183
                              1962
                              80
                              25
                              50.2
                              45.3
                              1005
                              907
                              1507
                              1360
                              2010
                              1814
                              2513
                              2267
                              3166
                              2857
                              3518
                              3174
                              100
                              25
                              78.5
                              73.6
                              1570
                              1472
                              2356
                              2208
                              3141
                              2945
                              3926
                              3681
                              4948
                              4638
                              5497
                              5154
                              125
                              32
                              122.7
                              114.6
                              2454
                              2293
                              3681
                              3440
                              4908
                              5687
                              6135
                              5733
                              7731
                              7224
                              8590
                              8027
                              160
                              45
                              201.0
                              185.1
                              4021
                              3703
                              6031
                              5554
                              8042
                              7406
                              10053
                              9257
                              12666
                              11664
                              1407
                              12961
                              200
                              45
                              314.1
                              298.2
                              6282
                              5965
                              9423
                              8947
                              12566
                              11930
                              15707
                              14912
                              19792
                              18790
                              21901
                              20877
                              250
                              50
                              490.8
                              471.2
                              9817
                              9424
                              14726
                              14137
                              19634
                              18849
                              24543
                              23561
                              30925
                              29688
                              34361
                              32986
                              320
                              63
                              804.2
                              773.0
                              16084
                              15461
                              24127
                              23192
                              32169
                              30923
                              40212
                              38653
                              50667
                              48703
                              56297
                              54115
                              歡迎來電咨詢QGB,QGS直行程氣缸等系列產品詳細信息.
