                              D673氣動開關蝶閥

                              D643/D641氣動切斷蝶閥

                              一、氣動開關蝶閥 產品概述

                              本公司的D673/D643型氣動開關蝶閥是采用多層次金屬硬密封結構或者橡膠軟密封結構的蝶閥與氣動執行器組成。適用于兩位開關、切斷的場合,也稱為氣動切斷蝶閥。外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90℃,可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動切斷蝶閥具有結構緊湊,體積精小,運行穩,密封性好,維修容易,安裝方便,適應性好等優點。氣動開關蝶閥主要應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

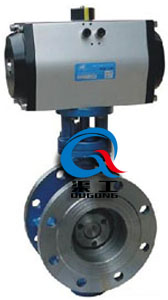

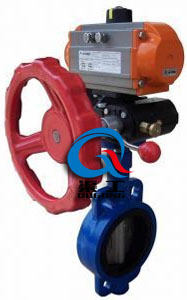

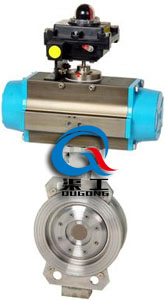

                              氣動開關蝶閥 (法蘭式) 氣動對夾式開關蝶閥 氣動切斷蝶閥 (對夾式)
                              氣動開關蝶閥 (法蘭式) 氣動對夾式開關蝶閥 氣動切斷蝶閥 (對夾式)

                              二、氣動開關蝶閥 產品特點

                              (1)氣動開關蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
                              (2)氣動切斷蝶閥采用不銹鋼“U”型密封圈,具有彈性在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
                              (3)氣動開關蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板磨擦小,使用壽命較長,并具有越關越緊的功能;
                              (4)氣動切斷蝶閥蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
                              (5)氣動開關蝶閥結構獨特,“開關”轉動閥桿90°便可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能好;
                              (6)氣動切斷蝶閥具有耐受高溫、耐低溫、耐腐蝕性好等特征。

                              三、氣動開關蝶閥 主要設計標準

                              設計標準 GB/T2238-1989
                              法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
                              結構長度 GB/T12221-1989
                              壓力試驗 GB/T13927-2000;JB/T9092-1999

                              四、氣動開關蝶閥 主要技術參數

                              公稱通徑 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
                              公稱壓力 MPa 0.6、1.0、1.6、2.5
                              連接方式 法蘭式、對夾式
                              動作范圍 0~90°
                              密封形式 金屬密封、四氟密封、橡膠密封
                              執行器型號 GT、AT、AW系列單雙作用氣動執行器
                              供氣壓力 0.4~0.7MPa
                              氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
                              環境溫度 -30~+70℃
                              作用形式 單作用執行機構、雙作用執行機構
                              可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

                              氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
                              1、齒輪式雙活塞,輸出力矩大,體積小。
                              2、氣缸選用鋁金材料,重量輕、外形美觀。
                              3、可在頂部、底部安裝手動操作機構。
                              4、齒條式連接可調節開啟角度、額定流量。
                              5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
                              6、IS05211標準連接為產品的安裝更換提供了方便。
                              7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

                              五、氣動開關蝶閥 主要零件材料

                              零件名稱 材料
                              閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
                              蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
                              密封圈 橡膠、聚四氟、不銹鋼
                              閥桿 2Cr13、不銹鋼
                              填料 O型圈、柔性石墨

                              六、氣動開關蝶閥 主要性能規范

                              公稱通徑DN(mm) DN50~1200
                              公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
                              試驗壓力 強度試驗 0.9 1.5 2.4 3.75
                              密封試驗 0.66 1.1 1.76 2.75
                              低壓氣密試驗 0.5~0.7
                              適用介質 空氣、水、污水、蒸氣、煤氣、油品等
                              適用溫度 碳鋼:-29℃~600℃ 不銹鋼:-40℃~600℃

                              七、氣動開關蝶閥 外形結構圖

                              氣動開關蝶閥 (硬密封) 氣動切斷蝶閥 (硬密封) 氣動對夾式開關蝶閥 (軟密封)
                              氣動開關蝶閥 (硬密封) 氣動切斷蝶閥 (硬密封) 氣動對夾式開關蝶閥 (軟密封)

                              八、氣動開關蝶閥 安裝連接尺寸

                              公稱通經(DN) 主要尺寸 法蘭尺寸
                              L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa
                              硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
                              50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18
                              65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18
                              80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18
                              100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22
                              125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26
                              150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26
                              200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26
                              250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30
                              300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
                              350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
                              400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
                              450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
                              500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
                              600 267 154 445 413 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
                              700 292 165 480 478 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
                              800 318 190 530 525 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
                              900 330 203 580 585 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
                              1000 410 216 650 640 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
                              1200 470 254 760 755 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

                              九、氣動開關蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動開關蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢D673氣動切斷蝶閥產品詳細信息!
