                              ZMAW氣動薄膜調節蝶閥

                              一、氣動薄膜調節蝶閥 產品概述

                              本公司的ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點,本薄膜式氣動調節蝶閥適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。氣動薄膜調節蝶閥系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm,泄漏量等級有Ⅱ級和Ⅵ級,流量特性為近似等百分比。氣動薄膜調節蝶閥用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。

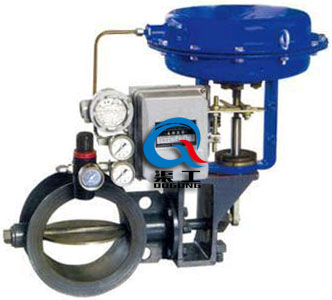

                              氣動薄膜調節蝶閥
                              氣動薄膜調節蝶閥

                              二、氣動薄膜調節蝶閥 主要技術參數

                              公稱通徑(mm) 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
                              額定流量系數Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000
                              公稱壓力 MPa 0.6
                              額定轉角 ° 70
                              信號壓力 KPa 20~100
                              流量特性 近似等百分比
                              介質溫度 ℃ -20~200(常溫) ; -40~450(中溫) ; -40~600(高溫)
                              接管法蘭 按JB78-59對夾式法蘭連接
                              信號連接螺孔 M16×1.5
                              配用執行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45 (采用活塞式氣缸)
                              閥體材質 ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
                              可配附件 手輪、定位器、空氣過濾減壓器等。

                              三、氣動薄膜調節蝶閥 執行器主要零件材料

                              執行器型號 ZMA-2 ZMA-3 ZMA-4 ZMA-5
                              有效面積 cm2 280 400 630 1000
                              行 程 mm 16 25 40 60
                              彈簧范圍 KPa 20~100 ; 40~200 ; 20~60 ; 60~100

                              四、氣動薄膜調節蝶閥 主要性能指標

                              執 行 機 構 薄膜式執行機構 活塞式執行機構
                              類 別 不帶定位器 帶定位器 帶定位器
                              彈簧范圍 KPa
                              20~100 40~200 20~60 60~100
                              項 目 基 本 誤 差% ±8 - ±2.0 ±2.0
                              回 差% 6 - 2.0 2.0
                              死 區% 5 - 0.8 0.8
                              始終點偏差% 氣 開 始點 ±4.0 ±4.0 ±2.0 ±
                              終點 ±8 ±8
                              氣 關 始點 ±8 ±8
                              終點 ±4.0 ±4.0
                              額定轉角偏差% ±2.5
                              允許泄漏量1/h 2×10-2×閥的額定容量

                              五、氣動薄膜調節蝶閥 外形結構圖

                              氣動薄膜調節蝶閥 (對夾式) 氣動薄膜調節蝶閥 (法蘭式)
                              氣動薄膜調節蝶閥 (對夾式) 氣動薄膜調節蝶閥 (法蘭式)

                              六、氣動薄膜調節蝶閥 安裝連接尺寸

                              公稱通徑 L1 L2 D D1 n-d H H1 H2 A
                              50 92 200 140 110 4-14 637 582 382 280
                              80 92 200 190 150 4-18 644 582 382 280
                              100 102 210 210 175 4-18 654 582 382 280
                              125 117 234 240 200 8-18 723 636 436 325
                              150 130 247 265 225 8-18 736 636 436 325
                              200 172 287 320 280 8-18 763 636 436 325
                              250 197 327 375 335 12-18 1008 853 615 410
                              300 227 351 440 395 12-23 1034 853 615 410
                              350 252 376 490 445 12-23 1059 853 615 410
                              400 296 432 540 495 16-23 1238 1007 720 495
                              450 321 459 595 550 16-23 1266 1007 720 495
                              500 346 484 645 600 16-23 1291 1007 720 495
                              600 480 565 755 705 20-25 1486 1109 796 /
                              700 530 615 860 810 24-25 1539 1109 796 /
                              800 595 675 975 920 24-30 1596 1109 796 /
                              900 685 770 1075 1020 24-30 1661 1124 796 /
                              1000 735 810 1175 1120 28-30 1711 1124 796 /

                              七、氣動薄膜調節蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動薄膜調節蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢ZMAW氣動調節蝶閥產品詳細信息!
