                              D643H/F氣動硬密封蝶閥

                              D643H/F氣動三偏心蝶閥

                              一、氣動硬密封蝶閥 產品概述

                              本公司的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成,也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的多層次結構。氣動金屬密封蝶閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源便可控制運轉,可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成,結構簡單、體積小、重量輕,所以氣動金屬密封蝶閥主要應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

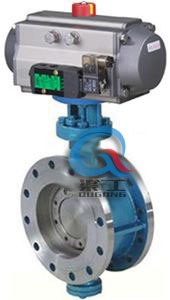

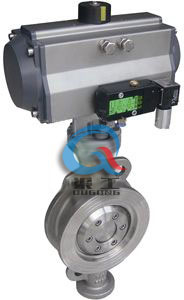

                              氣動硬密封蝶閥 (法蘭) 氣動硬密封蝶閥 (對夾)
                              氣動硬密封蝶閥 (法蘭) 氣動硬密封蝶閥 (對夾)

                              二、氣動硬密封蝶閥 產品特點

                              (1)氣動金屬密封蝶閥采用三偏心密封結構,閥座與蝶板磨損小,具有越觀越緊的密封功能。
                              (2)密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命較長等特點。
                              (3)蝶板密封面采用堆焊鈷基硬質合金,密封面不易磨損,使用壽命較長.
                              (4)大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
                              (5)氣動三偏心蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任意方向安裝。
                              (6)氣動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

                              三、氣動硬密封蝶閥 主要設計標準

                              設計標準 GB/T12238-1989
                              法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
                              結構長度 GB/T12221-1989
                              壓力試驗 GB/T13927-2000;JB/T9092-1999

                              四、氣動硬密封蝶閥 執行器技術參數

                              公稱通徑DN(mm) DN50~1000mm 執行器型號 GT、AT、AW系列單雙作用氣動執行器
                              公稱壓力(MPa) PN1.0、1.6、2.5MPa 供氣壓力 0.4~0.7MPa
                              閥體形式 直通鑄造閥體 氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
                              連接形式 法蘭式、對夾式 環境溫度 -30~+70℃
                              閥芯形式 蝶板式 作用形式 單作用執行機構、雙作用執行機構
                              密封填料 柔性石墨、聚四氟乙烯 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
                              流量特性 近似等百分比、直線性

                              氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
                              1、齒輪式雙活塞,輸出力矩大,體積小。
                              2、氣缸選用鋁金材料,重量輕、外形美觀。
                              3、可在頂部、底部安裝手動操作機構。
                              4、齒條式連接可調節開啟角度、額定流量。
                              5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
                              6、IS05211標準連接為產品的安裝更換提供了方便。
                              7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

                              動作范圍 0~90°
                              泄露量Q 符合ANSI B16.104 IV級標準
                              適用溫度 硬密封≤450℃
                              基本誤差 帶定位器:小于全行程的±2%
                              回差 帶定位器:小于全行程的2%
                              可調范圍 50:1
                              配置執行機構 GT、AT、AW系列單雙作用氣動執行器
                              控制方式 開關兩位控制、4-20mA模擬量控制

                              五、氣動硬密封蝶閥 主要零件材料

                              零件名稱 材料
                              閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
                              蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
                              密封圈 不銹鋼與石棉板組合成多層次
                              閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
                              填料 O型圈、柔性石墨

                              六、氣動硬密封蝶閥 主要性能規范

                              公稱通徑DN(mm) DN50~1200
                              公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
                              試驗壓力 強度試驗 0.9 1.5 2.4 3.75
                              密封試驗 0.66 1.1 1.76 2.75
                              低壓氣密試驗 0.5~0.7
                              適用介質 空氣、水、污水、蒸氣、煤氣、油品等
                              適用溫度 碳鋼:-29℃~600℃ 不銹鋼:-40℃~600℃

                              七、氣動硬密封蝶閥 三偏心密封結構原理

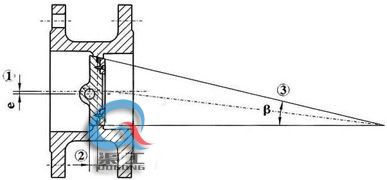

                              (1)偏離管道中心
                              (2)偏離密封面中心
                              (3)傾斜的錐形
                              當閥門開啟時,蝶板與閥座在關閉時接觸,利用蝶板偏心1、偏心2脫離閥座,減低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠實現自鎖,制止蝶板過位。

                              氣動三偏心蝶閥 (偏心原理) 電動硬密封蝶閥 ( 密封結構)
                              氣動三偏心蝶閥 (偏心原理) 電動硬密封蝶閥 ( 密封結構)

                              八、氣動硬密封蝶閥 外形圖

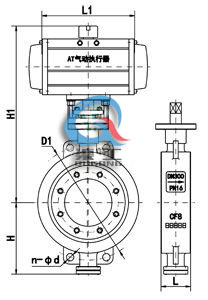

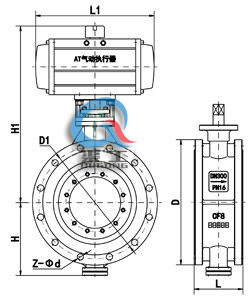

                              氣動硬密封蝶閥 (法蘭式) 氣動金屬密封蝶閥 (對夾式)
                              氣動硬密封蝶閥 (法蘭式) 氣動金屬密封蝶閥 (對夾式)

                              九、氣動硬密封蝶閥 安裝連接尺寸

                              公稱通經(DN) 主要尺寸 法蘭尺寸
                              L L1 H H1 A 1.0MPa 1.6MPa 2.5MPa
                              D D1 n-Фd D D1 n-Фd D D1 n-Фd
                              50 108 43 112 625 245 165 125 4-18 165 125 4-18 165 125 4-18
                              65 112 46 115 625 245 185 145 4-18 185 145 4-18 185 145 8-18
                              80 114 46 120 645 245 200 160 4-18 200 160 8-18 200 160 8-18
                              100 127 52 138 675 355 220 180 8-18 220 180 8-18 235 190 8-22
                              125 140 56 164 715 355 250 210 8-18 250 210 8-18 270 220 8-26
                              150 140 56 175 800 355 285 240 8-22 285 240 8-22 300 250 8-26
                              200 152 60 200 850 250 340 295 8-22 340 295 12-22 360 310 12-26
                              250 165 68 243 925 250 395 350 12-22 405 355 12-26 425 370 12-30
                              300 178 78 250 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
                              350 190 78 280 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
                              400 216 102 305 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
                              450 222 114 350 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
                              500 229 127 380 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
                              600 267 154 445 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
                              700 292 165 480 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
                              800 318 190 530 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
                              900 330 203 580 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
                              1000 410 216 650 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
                              1200 470 254 760 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

                              十、氣動硬密封蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動硬密封蝶閥的技術參數,方便我公司經營及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢D643H氣動硬密封蝶閥產品詳細信息!
