                              D641X氣動軟密封蝶閥

                              D671X對夾式氣動蝶閥

                              一、氣動軟密封蝶閥 產品概述

                              本公司的D671X氣動軟密封蝶閥是由氣動執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式氣動蝶閥適用于溫度≤120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。氣動軟密封蝶閥其主要特點為:
                              (1)設計新穎、合理、結構緊,重量輕,啟閉快。
                              (2)操力矩小,操作方便,省力靈巧。
                              (3)可以任意位置安裝,維修方便。
                              (4)密封件可以更換,密封性能好達到雙向密封零泄漏。
                              (5)密封材料耐老化、耐腐蝕,使用壽命較長等特點。

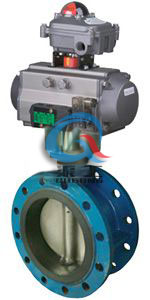

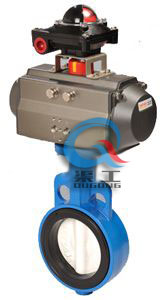

                              氣動軟密封蝶閥 (法蘭) 對夾式氣動蝶閥 (軟密封)
                              氣動軟密封蝶閥 (法蘭) 對夾式氣動蝶閥 (軟密封)

                              二、氣動軟密封蝶閥 主要設計標準

                              設計標準 GB/T12238-1989
                              法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
                              結構長度 GB/T12221-1989
                              壓力試驗 GB/T13927-2000;JB/T9092-1999

                              三、氣動軟密封蝶閥 執行器技術參數

                              公稱通徑DN(mm) DN50~1000mm
                              公稱壓力(MPa) PN1.0、1.6、2.5MPa
                              閥體形式 直通鑄造閥體
                              連接形式 法蘭式、對夾式
                              閥芯形式 蝶板式
                              密封填料 柔性石墨、聚四氟乙烯
                              基本誤差 帶定位器:小于全行程的±2%
                              回差 帶定位器:小于全行程的±2%
                              控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)
                              配置執行器型號 GT、AT、AW系列單雙作用氣動執行器
                              供氣壓力 0.4~0.7MPa
                              氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
                              環境溫度 -30~+70℃
                              作用形式 單作用執行機構、雙作用執行機構
                              可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

                              氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
                              1、齒輪式雙活塞,輸出力矩大,體積小。
                              2、氣缸選用鋁金材料,重量輕、外形美觀。
                              3、可在頂部、底部安裝手動操作機構。
                              4、齒條式連接可調節開啟角度、額定流量。
                              5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
                              6、IS05211標準連接為產品的安裝更換提供了方便。
                              7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

                              四、氣動軟密封蝶閥 主要零件材料

                              零件名稱 主要材料
                              閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
                              蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
                              密封圈 橡膠、聚四氟
                              閥桿 2Cr13、不銹鋼
                              填料 O型圈、柔性石墨O

                              五、氣動軟密封蝶閥 主要性能規范

                              公稱通徑 DN(mm) 50~1000
                              公稱壓力 PN(MPa) 0.6 1.0 1.6
                              試驗壓力 強度試驗 0.9 1.5 2.4
                              密封試驗 0.66 1.1 1.76
                              氣密封試驗 0.6 0.6 0.6
                              適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
                              驅動形式 氣動傳動

                              六、氣動軟密封蝶閥 密封材料和適用溫度

                              材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
                              英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
                              型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
                              耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
                              耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
                              適用工作溫度 0~+80℃ -20~+82℃
                              -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

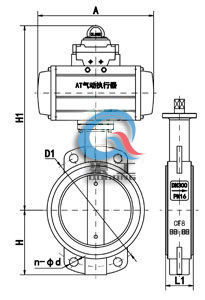

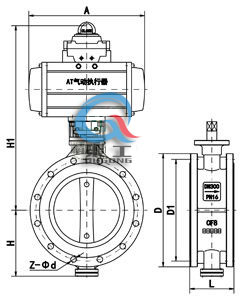

                              七、氣動軟密封蝶閥 外形圖

                              氣動軟密封蝶閥 (法蘭式) 對夾式氣動蝶閥 (軟密封)
                              氣動軟密封蝶閥 (法蘭式) 對夾式氣動蝶閥 (軟密封)

                              八、氣動軟密封蝶閥 安裝連接尺寸

                              公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
                              0.6MPa 1.0MPa 1.6MPa
                              毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
                              50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
                              65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
                              80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
                              100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
                              125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
                              150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
                              200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
                              250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
                              300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
                              350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
                              400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
                              450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
                              500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
                              600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
                              700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
                              800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
                              900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
                              1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
                              1200 48 630 254 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

                              九、氣動軟密封蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動軟密封蝶閥的技術參數,方便我公司經營及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢D671X氣動軟密封對夾蝶閥產品詳細信息!
