                              J29H針型閥

                              一、J29H針型閥 產品視圖

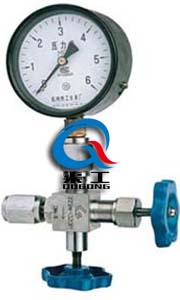

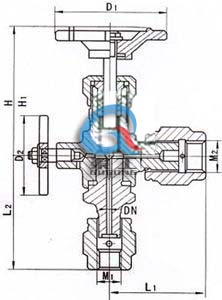

                              J29H針型閥 J29H針型閥 (結構圖)
                              J29H針型閥 J29H針型閥 (結構圖)

                              二、J29H針型閥 主要零部件材料

                              零件名稱
                              Part name
                              閥桿
                              Stem
                              閥體
                              Body
                              閥底座
                              Base
                              填料
                              Packing
                              填料閥蓋
                              Packing bonnet
                              手輪
                              Handwheel
                              J29H-320-DN3 碳鋼
                              Carbon steel
                              鉻不銹鋼
                              Cr. Stainless steel
                              聚四氟乙稀,柔性石墨
                              PTFE,Soft graphite
                              碳鋼Carbon steel 優質碳鋼
                              High grade carbon steel
                              J29H-320P-DN6 鉻鎳不銹鋼
                              Cr. Ni Stainless steel
                              鉻不銹鋼
                              Cr. Stainless steel
                              鉻鎳不銹鋼
                              Cr. Ni Stainless steel
                              不銹鋼Stainless steel

                              三、J29H針型閥 主要性能規范

                              型號
                              Type
                              公稱壓力
                              PN Mpa
                              試驗壓力PS(Mpa)Test pressure 工作壓力(Mpa) 工作溫度(OC) 適用介質
                              殼體 Shell 密封(液)Seal 密封(氣)Seal
                              J29H-320 32.0 48.0 35.2 0.6 32.0 P≤540OC 液化石油氣水,酸,蒸汽,油品等
                              J29H-320P 32.0 48.0 35.2 0.6 32.0 C≤425 OC

                              四、J29H針型閥 主要外形尺寸

                              型號
                              Type
                              公稱直徑DN(mm) 尺寸 Dimension 重(kg)
                              Weight
                              L1 D1 D2 L2 H H1 M1 M2
                              J29H-320 3 60 65 50 65 85 93 M14×1.5 M20×1.5 1.0
                              J29H-320P 6 60 65 50 65 85 93 M14×1.5 M20×1.5 1.0

                              五、J29H針型閥 產品選型

                              訂貨時請填寫《規格書》或注明以下內容:
                              1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
                              2、若已經由設計單位選定我公司的J29H針型閥產品型號,請按型號直接向我司訂購;

                              歡迎來電咨詢J29H針型閥產品詳細信息.
