                              ZAHP智能電動調節閥

                              ZARP智能電動調節閥

                              一、智能電動調節閥 產品概述

                              本公司自國外引進的新型智能電動調節閥是一種平衡式高壓差電動調節閥。配用智能一體式電動執行機構,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制電動調節閥的開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥總體結構緊湊、重量輕、穩定性好、防護等級高。其智能電動調節閥應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動控制系統中。

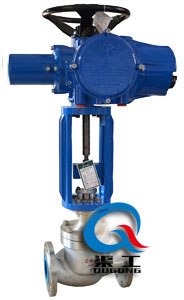

                              ZARP智能電動調節閥(法蘭式) ZARP智能電動調節閥(高壓焊接式)
                              ZARP智能電動調節閥(法蘭式) ZARP智能電動調節閥(高壓焊接式)

                              二、智能電動調節閥 主要技術參數

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
                              套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
                              公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
                              額定行程(mm) 16 25 40 60 100
                              閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
                              壓蓋形式 螺栓壓緊式
                              密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
                              閥芯形式 單座式、籠式、套筒式
                              流量特性 等百分比
                              允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
                              套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
                              配置執行器類別 德國PS、英國羅托克、德國歐碼、西門子等電動執行器
                              執行器參數 電源電壓:220V、380V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
                              防護等級:相當IP65、IP67、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
                              環境溫度:-25~+70℃、環境濕度:≤95%

                              三、智能電動調節閥 主要結構圖

                              智能電動調節閥(結構圖) 智能電動調節閥(套筒結構)
                              智能電動調節閥 (單座結構) 智能電動調節閥 (套筒結構)

                              四、智能電動調節閥 主要零件材料

                              1 閥體 WCB 304 316 316L
                              2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              3 閥座/套筒 304 304 316 316L
                              4 閥芯 304 304 316 316L
                              5 導向套/并帽 304 304 316 316L
                              6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              7 閥蓋 WCB 304 316 316L
                              8 閥桿 304 304 316 316L
                              9 金屬墊 304 304 316 316L
                              10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              12 填料壓蓋 WCB 304 316 316L

                              五、智能電動調節閥 主要性能指標

                              項目 指標值
                              基本誤差% ±1.0
                              回差% 1.0
                              死區% 1.0
                              始終點偏差% 電開 始點±1.0 終點±1.0
                              始點±1.0 終點±1.0
                              電關 始點 ±1.0
                              終點 ±1.0
                              額定行程偏差% ≤1.0
                              泄露量L/h 0.01%×閥額定容量
                              可調范圍R 30:1

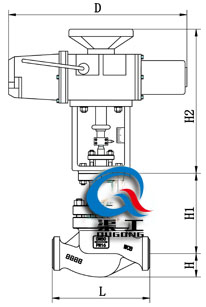

                              六、智能電動調節閥 外形圖

                              智能電動調節閥(法蘭式) 智能電動調節閥(焊接式)
                              智能電動調節閥(法蘭式) 智能電動調節閥(焊接式)

                              七、智能電動調節閥 安裝連接尺寸

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
                              PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
                              PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
                              H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
                              PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
                              PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
                              H1 132 132 158 170 179 214 221 234 270 294 331 390 450
                              H2 503 533 512 512 620 575 570 570 555 555 570 756 756
                              D 460 530 630
                              渠工公司提供智能電動調節閥系列產品,歡迎來電咨詢智能電動調節閥產品詳細信息.我們將竭誠為您提供滿意的服務!
