                              電動壓力調節閥控制系統

                              YZRHP電動壓力調節閥

                              一、電動壓力調節閥 產品概述

                              本公司自主研發的電動壓力調節閥是采用直行程電動執行器與低流阻單座(套筒)調節閥閥體經機械裝配而成。電動壓力控制閥具有體積小,重量輕、連線簡單、流量大、調節精度高等特點。電動執行機構內有伺服放大器,不用另配伺服放大器,有輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉,通過改變閥芯的開度大小來實現對壓力等參數的連續調節。電動壓力調節閥廣泛應用于電力、石油、化工、冶金、輕工、環境保護領域、教學和科研設備等行業的工業過程自動控制系統中。

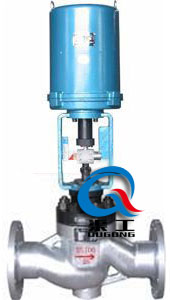

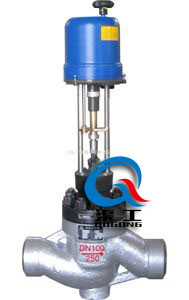

                              YZRHP電動壓力調節閥(法蘭式) YZDHP電動壓力調節閥(焊接式)
                              YZRHP電動壓力調節閥 (法蘭式) YZDHP電動壓力調節閥 (焊接式)

                              二、電動壓力調節閥 原理圖

                              電動壓力調節閥控制系統 原理圖
                              電動壓力調節閥控制系統 原理圖

                              三、電動壓力調節閥 主要技術參數

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
                              套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
                              公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
                              額定行程(mm) 16 25 40 60 100
                              執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
                              閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
                              壓蓋形式 螺栓壓緊式
                              密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
                              閥芯形式 單座式、套筒式
                              流量特性 等百分比
                              允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
                              套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
                              配置執行器類別 381L系列電動執行器、PSL系列電動執行器
                              執行器參數 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
                              防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6定制)、手操功能:手柄
                              環境溫度:-25~+70℃、環境濕度:≤95%

                              四、電動壓力調節閥 主要結構圖

                              電動壓力調節閥(單座式結構圖) 電動壓力調節閥(套筒式結構圖)
                              電動壓力調節閥 (單座式結構圖) 電動壓力調節閥 (套筒式結構圖)

                              五、電動壓力調節閥 主要零件材料

                              1 閥體 WCB 304 316 316L
                              2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              3 閥座/套筒 304 304 316 316L
                              4 閥芯 304 304 316 316L
                              5 導向套/并帽 304 304 316 316L
                              6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              7 閥蓋 WCB 304 316 316L
                              8 閥桿 304 304 316 316L
                              9 金屬墊 304 304 316 316L
                              10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              12 填料壓蓋 WCB 304 316 316L

                              六、電動壓力調節閥 主要性能指標

                              項目 指標值
                              基本誤差% 配3810L±2.5; 配PSL±1.0
                              回差% 配381L ±2.0; 配PSL±1.0
                              死區% 1.0
                              始終點偏差% 電開 始點±2.5 終點±2.5
                              始點±2.5 終點±2.5
                              電關 始點 ±2.5
                              終點 ±2.5
                              額定行程偏差% ≤2.5
                              泄露量L/h 0.01%×閥額定容量
                              可調范圍R 30:1

                              七、電動壓力調節閥 外形圖

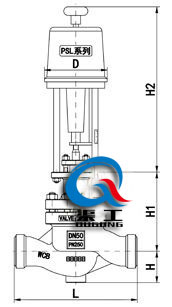

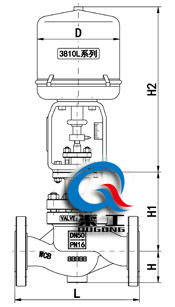

                              電動壓力調節閥(配3810L執行器) 電動壓力調節閥(配PSL執行器)
                              電動壓力調節閥(配3810L執行器) 電動壓力調節閥(配PSL執行器)

                              八、電動壓力調節閥 安裝連接尺寸

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
                              PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
                              PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
                              H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
                              PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
                              PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
                              H1 132 132 158 170 179 214 221 234 270 294 331 390 450
                              H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
                              PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
                              D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
                              PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
                              渠工公司的電動壓力調節閥系列產品,歡迎來電咨詢電動壓力控制閥產品詳細信息.我們將竭誠為您提供滿意的服務!
