                              ZAZP/N/M電動調節閥

                              ZAZP電動調節閥

                              一、ZAZP電動調節閥 產品概述

                              本公司的ZAZ(P、N、M)型電動調節閥由電動執行機構與各種的閥體(單座、雙座、套筒)組配而成,而具備了各種調節閥的特點。是DKZ型電動單元組合儀表中的執行單元,電動調節閥是生產過程自動調節系統中的重要環節之一,它以AC220V電 源電壓為動作力,接受統一標準信號0~10mA DC或4~20mADC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。電動調節閥主要用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

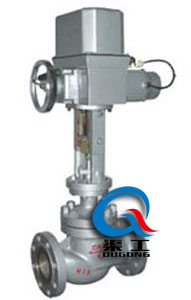

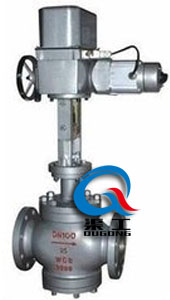

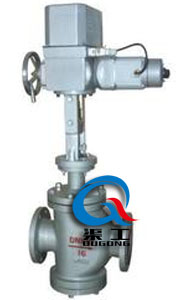

                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥
                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥

                              二、ZAZP電動調節閥 主要技術參數

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
                              套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
                              雙座 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
                              允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
                              套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
                              雙座 ≤ 公稱壓力
                              公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
                              額定行程(mm) 16 25 40 60 100
                              閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
                              壓蓋形式 螺栓壓緊式
                              密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
                              閥芯形式 單座式、套筒式、雙導向式
                              流量特性 等百分比、直線性
                              配置執行器類別 DKZ系列電動執行器(客戶指定品牌亦可)
                              執行器參數 電源電壓:220V、380V、輸入信號:4-10mA DC、4-20mA DC、輸出信號:4-20mA·DC
                              防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
                              環境溫度:-25~+70℃、環境濕度:≤95%

                              三、ZAZP電動調節閥 主要結構圖

                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥
                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥

                              四、ZAZP電動調節閥 主要零件材料

                              1、單座結構、套筒結構

                              1 閥體 WCB 304 316 316L
                              2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              3 閥座/套筒 304 304 316 316L
                              4 閥芯 304 304 316 316L
                              5 導向套/并帽 304 304 316 316L
                              6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              7 閥蓋 WCB 304 316 316L
                              8 閥桿 304 304 316 316L
                              9 金屬墊 304 304 316 316L
                              10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              12 填料壓蓋 WCB 304 316 316L

                              2、雙座結構

                              1 底座 WCB 304 316 316L
                              2 閥體 WCB 304 316 316L
                              3 閥芯 304 304 316 316L
                              4 閥座 304 304 316 316L
                              5 銅套 黃銅
                              6 導向套 304 304 316 316L
                              7 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              8 閥蓋 WCB 304 316 316L
                              9 閥桿 304 304 316 316L
                              10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              11 填料壓蓋 WCB 304 316 316L
                              12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

                              五、ZAZP電動調節閥 主要性能指標

                              項目 指標值
                              基本誤差% ±3.0
                              回差% 2.0
                              死區% 2.0
                              泄漏量 單座閥 符合JB/T7387-94 IV級 小于閥的額定容量×10-4
                              雙座閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
                              套筒閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

                              六、ZAZP電動調節閥 外形圖

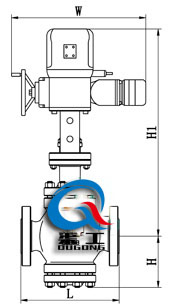

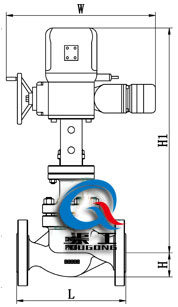

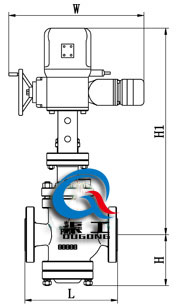

                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥
                              ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥

                              七、ZAZP電動調節閥 安裝連接尺寸

                              1、ZAZP電動調節閥 (單座、雙座結構)

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
                              PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
                              PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
                              H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
                              PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
                              PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
                              H1 653 665 671 683 698 789 792 796 847 855 894 1156 1215
                              W 460 460 460 460 530 530 530 530 630 630 630 630 630

                              2、ZAZP電動調節閥 (套筒結構)

                              公稱通徑(DN) 25 32 40 50 65 80 100 125 150 200 250 300
                              L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
                              PN40 190 210 230 255 285 310 355 425 460 560 740 805
                              PN64 200 210 235 265 295 320 370 440 475 570 750 820
                              H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
                              PN40 124 128 145 150 195 220 230 280 290 335 465 528
                              PN64 130 135 155 170 205 240 255 295 310 360 480 550
                              H1 668 668 684 684 785 785 795 945 945 945 1050 1145
                              W 460 460 460 530 530 530 530 630 630 630 630 630
