                              D641W氣動通風蝶閥

                              一、氣動通風蝶閥 產品概述

                              本公司的氣動通風蝶閥主要應用于通風除塵系統,對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用不易磨損材料焊接而成,具有耐磨性好、工作穩定、操作方便、動作快、泄漏率小、使用壽命較長、安裝維修方便,適用于低壓差、大口徑、大流量場合,它與多種執行機構組合配套使用,組合成不同性能的閥門。氣動通風蝶閥電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源便可控制運轉,實現對壓力、流量、溫度、液位等參數的調節?;蛘吲湫谐滔尬婚_關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。

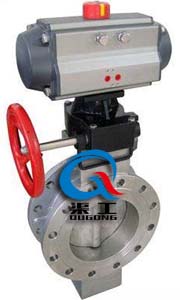

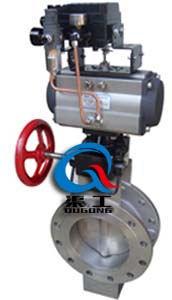

                              氣動通風調節蝶閥 (模擬量控制) 氣動通風蝶閥 (開關量控制)
                              氣動通風調節蝶閥 (模擬量控制) 氣動通風蝶閥 (開關量控制)

                              二、氣動通風蝶閥 產品特點

                              (1)設計新穎、合理、結構緊,重量輕,啟閉快。
                              (2)操力矩小,操作方便,省力靈巧。
                              (3)采用適應的材料以適合低、中、高多種介質溫度其及腐蝕性介質等。

                              三、氣動通風蝶閥 主要設計標準

                              設計標準 GB/T2238-1989
                              法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
                              結構長度 GB/T12221-1989
                              壓力試驗 GB/T13927-2000;JB/T9092-1999

                              四、氣動通風蝶閥 執行器技術參數

                              執行器型號 GT、AT、AW系列單雙作用氣動執行器
                              供氣壓力 0.4~0.7MPa
                              氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
                              環境溫度 -30~+70℃
                              作用形式 單作用執行機構、雙作用執行機構
                              可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

                              氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
                              1、齒輪式雙活塞,輸出力矩大,體積小。
                              2、氣缸選用鋁金材料,重量輕、外形美觀。
                              3、可在頂部、底部安裝手動操作機構。
                              4、齒條式連接可調節開啟角度、額定流量。
                              5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
                              6、IS05211標準連接為產品的安裝更換提供了方便。
                              7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

                              五、氣動通風蝶閥 主要零件材料

                              零件名稱 材料
                              閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
                              蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
                              密封圈 與閥體相同
                              閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
                              填料 氟塑料、柔性石墨

                              六、氣動通風蝶閥 主要性能規范

                              公稱通徑 DN(mm) 50~2000
                              公稱壓力 PN(MPa) 0.05 0.25 0.6
                              試驗壓力 強度試驗 0.075 0.375 0.9
                              密封試驗

                              ≤1.5%泄漏量

                              適用介質 煤氣、含塵氣體、煙道氣等。
                              適用溫度 -40~+800℃

                              七、氣動通風蝶閥 安裝連接尺寸

                              氣動通風調節蝶閥 (配定位器) 氣動通風蝶閥 (標準型)
                              氣動通風調節蝶閥 (配定位器) 氣動通風蝶閥 (標準型)

                              八、氣動通風蝶閥 安裝連接尺寸

                              公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸標準值) 重量(kg)
                              0.05MPa和0.25MPa 0.6MPa
                              毫米 英寸 L H H1 A D D1 n-d D D1 n-d
                              50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
                              65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
                              80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
                              100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
                              125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
                              150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
                              200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
                              250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
                              300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
                              350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
                              400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
                              450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
                              500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
                              600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
                              700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
                              800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
                              900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
                              1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
                              1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750

                              九、氣動通風蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動通風蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢D641W氣動通風調節蝶閥產品詳細信息!
