                              SD671氣動塑料蝶閥

                              一、氣動塑料蝶閥 產品概述

                              本公司的氣動塑料蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關快、90度往復回轉,驅動力矩小等特點,upvc氣動蝶閥用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于全開啟位置時,蝶板厚度是介質流經閥體時的阻力,因此通過氣動塑料蝶閥所產生的壓力降很小,故具有較好的流量控制特性。upvc氣動蝶閥耐腐蝕性好,被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的青睞。

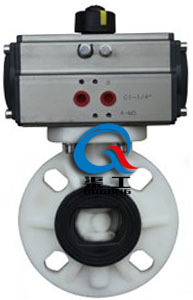

                              upvc氣動蝶閥 耐腐蝕氣動蝶閥 (PPR材質)
                              upvc氣動蝶閥 耐腐蝕氣動蝶閥 (PPR材質)

                              二、氣動塑料蝶閥 產品特點

                              (1)外型結構緊湊美觀。
                              (2)本體重量輕容易安裝。
                              (3)耐腐蝕性好,應用范圍大。
                              (4)材質衛生。
                              (5)不易磨損、容易拆卸,維護簡單易行。

                              三、氣動塑料蝶閥 主要技術參數

                              公稱通徑 50 65 80 100 125 150 200 250 300
                              公稱壓力 PN1.0、1.6MPa
                              連接形式 對夾式
                              密封材質 FPM、EPDM、NBR
                              適用溫度 0~+60℃
                              閥體材質 UPVC、CPVC、PP
                              閥芯材質 UPVC、CPVC、PP、PTFE
                              適用介質 PVC兼容的食品工業化學溶劑
                              配用執行機構 GT、AT、AW系列單雙作用氣動執行器
                              控制方式 開關兩位控制、4~20mA模擬量信號控制

                              四、氣動塑料蝶閥 執行器技術參數

                              執行器型號 GT、AT、AW系列單雙作用氣動執行器
                              供氣壓力 0.4~0.7MPa
                              氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
                              環境溫度 -30~+70℃
                              作用形式 單作用執行機構、雙作用執行機構
                              可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

                              氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
                              1、齒輪式雙活塞,輸出力矩大,體積小。
                              2、氣缸選用鋁金材料,重量輕、外形美觀。
                              3、可在頂部、底部安裝手動操作機構。
                              4、齒條式連接可調節開啟角度、額定流量。
                              5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
                              6、IS05211標準連接為產品的安裝更換提供了方便。
                              7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

                              五、氣動塑料蝶閥 主要零件材料

                              零件名稱 材料名稱
                              閥體 UPVC、PPR、PVDF
                              蝶板 UPVC、PPR、PVDF
                              閥座 EPDM、FPM
                              閥桿 2Cr13、45#
                              "O"型圈 EPDM、FPM

                              六、氣動塑料蝶閥 主要性能規范

                              公稱通徑 DN(mm) 50~300
                              公稱壓力 PN(MPa) 0.6 1.0 1.6
                              試驗壓力 強度試驗 0.9 1.5 2.4
                              密封試驗 0.66 1.1 1.76
                              氣密封試驗 0.6 0.6 0.6
                              適用溫度 ≤60℃
                              適用介質 空氣、水、氣體、油品等

                              七、氣動法蘭蝶閥 外形結構圖

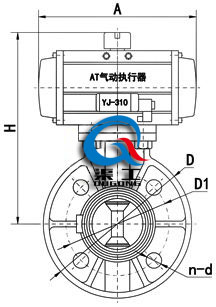

                              氣動塑料蝶閥 (尺寸圖)
                              氣動塑料蝶閥 (尺寸圖)

                              八、氣動塑料蝶閥 安裝連接尺寸

                              通徑(mm) 英寸″ 尺寸(mm)
                              長度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
                              50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
                              65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
                              80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
                              100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
                              125 5 66 130 216 210 210 165 8-22 8-23 8-18
                              150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
                              200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
                              250 10 110 255 362 355 350 240 12-25 12-25 12-23
                              300 12 129 311 432 400 400 297 12-25 12-25 12-23

                              九、氣動塑料蝶閥 產品選型

                              (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
                              (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
                              盡量詳細提供氣動塑料蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

                              歡迎來電咨詢upvc氣動蝶閥產品詳細信息!
