                              GYZRHM電動高壓調節閥

                              GYZRHM電動高壓籠式調節閥

                              一、電動高壓調節閥 產品概述

                              本公司的電動高壓調節閥,由PSL系列或者3810L系列直行程電動執行機構和高壓調節閥體組成。電動籠式高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。電動高壓調節閥采用籠式節流形式來分攤壓差,減少了氣蝕、沖蝕、撓流破壞。電動執行機構為一體化結構,內有伺服放大器,輸入控制信號(4~20mADC或1~5VDC)及電源便可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式,閥芯為單導向結構,閥體流路簡單,阻力小,電動高壓調節閥適用于高粘度,含有懸浮物和顆粒狀介質流體的調節,可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

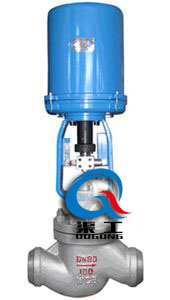

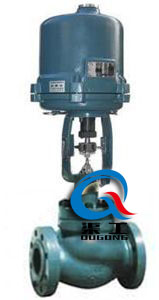

                              GYZRHM電動高壓調節閥(鍛造閥體) GYZRHM電動高壓調節閥(鍛造閥體)
                              GYZRHM電動高壓調節閥 (鍛造閥體) GYZRHM電動高壓調節閥 (鑄造閥體)

                              二、電動高壓調節閥 主要技術參數

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
                              籠式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
                              允許壓差(MPa) ≤ 公稱壓力
                              公稱壓力(MPa) 10.0、16.0、25.0、32.0、45.0
                              額定行程(mm) 16 25 40 60 100
                              閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)
                              壓蓋形式 螺栓壓緊式
                              密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
                              閥芯形式 單座式、籠式
                              流量特性 等百分比
                              配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
                              執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
                              防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
                              環境溫度:-25~+70℃、環境濕度:≤95%

                              三、電動高壓調節閥 主要結構圖

                              電動高壓調節閥(法蘭式) 電動高壓調節閥(焊接式))
                              電動高壓調節閥 (法蘭式) 電動高壓調節閥 (焊接式)

                              四、電動高壓調節閥 主要零件材料

                              1 閥體 WCB 304 316 316L
                              2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              3

                              閥籠

                              304 304 316 316L
                              4 閥芯 304 304 316 316L
                              5 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              6 閥蓋 WCB 304 316 316L
                              7 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              8 閥桿 304 304 316 316L
                              9 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              10 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              11 填料壓蓋 WCB 304 316 316L

                              五、電動高壓調節閥 主要性能指標

                              項目 指標值
                              基本誤差% 配3810L±2.5; 配PSL±1.0
                              回差% 配381L ±2.0; 配PSL±1.0
                              死區% 1.0
                              始終點偏差% 電開 始點±2.5 終點±2.5
                              始點±2.5 終點±2.5
                              電關 始點 ±2.5
                              終點 ±2.5
                              額定行程偏差% ≤2.5
                              泄露量L/h 0.01%×閥額定容量
                              可調范圍R 30:1

                              六、電動高壓調節閥 外形圖

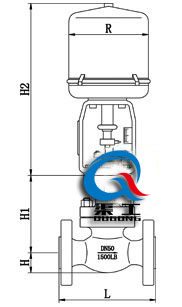

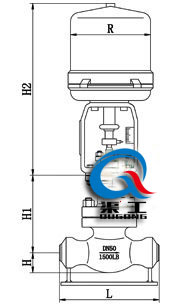

                              電動高壓調節閥(法蘭式) 電動高壓籠式調節閥(焊接式)
                              電動高壓調節閥(法蘭式) 電動高壓籠式調節閥(焊接式)

                              七、電動高壓調節閥 安裝連接尺寸

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
                              L 國標 國標壓力:PN10.0、16.0、25.0、32.0、45.0MPa
                              美標壓力:150LB、300LB、600LB、900LB、1500LB、2500LB
                              美標
                              H、H1、H2 H、H1:該尺寸根據工程師設計為準
                              H2、D:該尺寸根據調節閥力矩大小而定
                              D
                              歡迎來電咨詢電動高壓籠式控制閥產品詳細信息!
