                              GZRHP電動蒸汽調節閥

                              ZRHGW電動蒸汽調節閥

                              一、電動蒸汽調節閥產品概述

                              本公司的電動蒸汽調節閥是采用智能一體化執行器與低流阻調節閥閥體組成。電動蒸汽調節閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。電動蒸汽調節閥配以3810系列(或者PSL系列)電動執行器和精小型調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。調節機構采用平衡式閥塞結構,電子式電動蒸汽調節閥具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差不大、溫度較大等特點。主要使用于流量大,溫度高,泄漏量要求不嚴格的場合。 主要用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

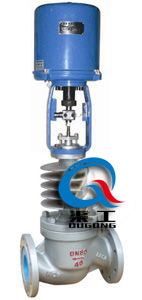

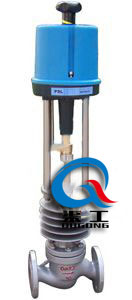

                              ZRHGW電動蒸汽調節閥 ZDHGW電動高溫調節閥
                              ZRHGW電動蒸汽調節閥 ZDHGW電動蒸汽調節閥

                              二、電動蒸汽調節閥 主要技術參數

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
                              套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
                              允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
                              套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
                              公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
                              額定行程(mm) 16 25 40 60 100
                              閥蓋形式 高溫型(+250~+450℃)
                              壓蓋形式 螺栓壓緊式
                              密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
                              閥芯形式 單座式、套筒式
                              流量特性 等百分比、直線型
                              配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
                              執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
                              防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
                              環境溫度:-25~+70℃、環境濕度:≤95%

                              三、電動蒸汽調節閥 主要結構圖

                              電動蒸汽調節閥(單座式) 電動蒸汽調節閥(套筒式)
                              電動蒸汽調節閥 (單座式) 電動蒸汽調節閥 (套筒式)

                              四、電動蒸汽調節閥 主要零件材料

                              1 閥體 WCB 304 316 316L
                              2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              3

                              閥座/套筒

                              304 304 316 316L
                              4 閥芯 304 304 316 316L
                              5 導向套/并帽 304 304 316 316L
                              6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
                              7 閥蓋 WCB 304 316 316L
                              8 閥桿 304 304 316 316L
                              9 散熱片 碳鋼 304 316 316L
                              10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
                              11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
                              12 填料壓蓋 WCB 304 316 316L

                              五、電動蒸汽調節閥 主要性能指標

                              項目 指標值
                              基本誤差% 配3810L±2.5; 配PSL±1.0
                              回差% 配381L ±2.0; 配PSL±1.0
                              死區% 1.0
                              始終點偏差% 電開 始點±2.5 終點±2.5
                              始點±2.5 終點±2.5
                              電關 始點 ±2.5
                              終點 ±2.5
                              額定行程偏差% ≤2.5
                              泄露量L/h 0.01%×閥額定容量
                              可調范圍R 30:1

                              六、電動蒸汽調節閥 外形圖

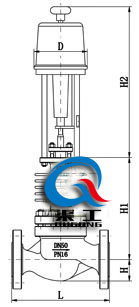

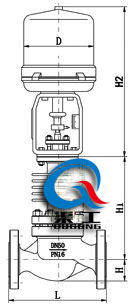

                              電動蒸汽調節閥(配3810L執行器) 電動蒸汽調節閥(配PSL執行器)
                              電動蒸汽調節閥(配3810L執行器) 電動蒸汽調節閥(配PSL執行器)

                              七、電動蒸汽調節閥 安裝連接尺寸

                              公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
                              L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
                              PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
                              PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
                              H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
                              PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
                              PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
                              H1 396 396 428 428 436 415 464 507 690 840 632 725 882
                              H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
                              PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
                              D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
                              PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
                              渠工公司提供的電動蒸汽調節閥系列產品,歡迎來電咨詢產品詳細信息.我們將竭誠為您提供滿意的服務!
